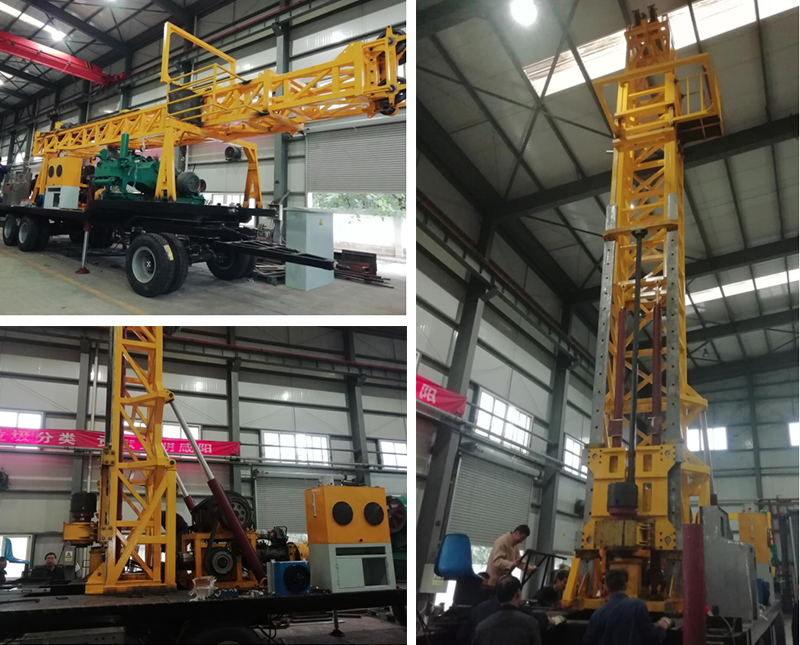

HXY—1600型拖車鉆機
信息來源:核昌公司       作者:核昌公司       發布時間:2021-01-01 11:45:27       閱讀次數:


一、概述

HXY—1600型(機械動力頭長行程給進)拖車鉆機是我公司針對砂巖鈾礦地質勘探和開采研制的新產品,是老式拖車鉆機的更新換代產品。該機主要適用于以金剛石復合片、硬質合金為主的地浸砂巖鈾礦勘探,可采用繩索取芯工藝。同時適用于地浸開采孔的鉆進,亦可用于地質勘察、水文水井、淺層油氣、小口徑樁孔等施工領域。

二、鉆機主要有以下特點:

1.高效節能:該機采用機械動力頭,傳動效率高,與全液壓巖心鉆相比具有明顯優勢;

2.給進行程長:該機采用機械動力頭雙油缸長行程給進裝置,給進行程達到3.3米,一次給進后即可取芯;

3.處理事故能力強:該機采用雙油缸長行程給進,通過改進原液壓系統,使給進壓力可以達到20Mpa,最大提升能力可達到:38t,是目前國內提升能力最強的巖心鉆機!

4.鉆塔采用伸縮式結構,伸開后長度達到14米,可以滿足提9米立根的提升要求,給進油缸可以方便的將鉆塔伸出或收回,使鉆塔縮短(或伸出)3.3米,保證滿足道路運輸要求;

5.底盤采用外擴式液壓支腿,外擴尺寸可達4690,增大了支撐面積,可有效提高鉆機的穩定性;(排除了鉆機整體傾覆的危險,降低了鉆進過程中跑孔的風險)

6. 桅桿設置鉆桿靠架,方便提下鉆具,并設計專用的爬桿提引器,配置蘑菇頭,實現塔上無人作業。桅桿橫截面積大、剛性好、強度高、液壓立塔安全、快捷(排除了人員高空作業的危險);

7.液壓卡盤采用碟簧夾緊、液壓松開,夾持可靠,松開行程大,并具有卡瓦磨損自動補償功能,壽命得到有效提高且維修方便,卡瓦更換方便;

8.配電子鉆參顯示系統,可以實時顯示各種鉆進參數;各種參數顯示更直觀!

9.改變原巖心鉆機卷揚機排布位置使主卷揚、繩索取芯卷揚機回轉方向與鉆塔位置布置合理,卷、排繩科學合理;

三、鉆機的主要參數

1.鉆進能力:NQφ711600m HQφ89 1200m

PQφ114 800m

2.主卷揚 :空鼓提升力:70KN

提升速度(第三層):0.661.021.82.854.68m/s

鋼絲繩規格: φ22mm

3.取芯卷揚機:

1空鼓提拔力:12KN 2滿鼓提拔力:6KN

3速度(空鼓):110m/min;4速度(滿鼓):189m/min;

5裝繩量;1200m/φ6mm

4.桅桿/給進:

1給進行程:3.3m2給進速度:快、慢,兩檔;

3最大給進力:180kN;4最大提拔力;380kN;

5鉆進角度80-906立根長度:9m

7桅桿高度:14m;8桅桿結構形式:伸縮式

9大鉤負荷KN200

5.動力頭:

1正轉高速:1412404206711036 r/min

2正轉低速:4270120198306 r/min

3最大扭矩:1600Nm;

4最大通徑:φ117mm

6.動力機:電動機:75KW 1460 r/min

7.卡盤:類型:碟簧夾緊液壓松開夾持力:380kN

8.主拖車:

1油缸支距(㎜):6300×4000

2承載面高度(㎜):1320

3額定總承載(t):40

9.泥漿泵參數

1型號:3NBB390-52/11-B-55臥式、三缸、單作用活塞泵;

2公稱流量(L/min):3902501609052

3動力機:Y250M-4 55KW

10.行駛速度(km/h):道路40 野外≤20

11.總質量(t):24

12.外形尺寸(m):

工作狀態:長×寬×高=11.9×2.9×15.5

行駛狀態:長×寬×高=11.75×2.9×4.29

13.總功率:141KW
